Akustinen kamera - Norsonic Nor848B

Uusi modulaarinen rakenne akustiselle matriisille

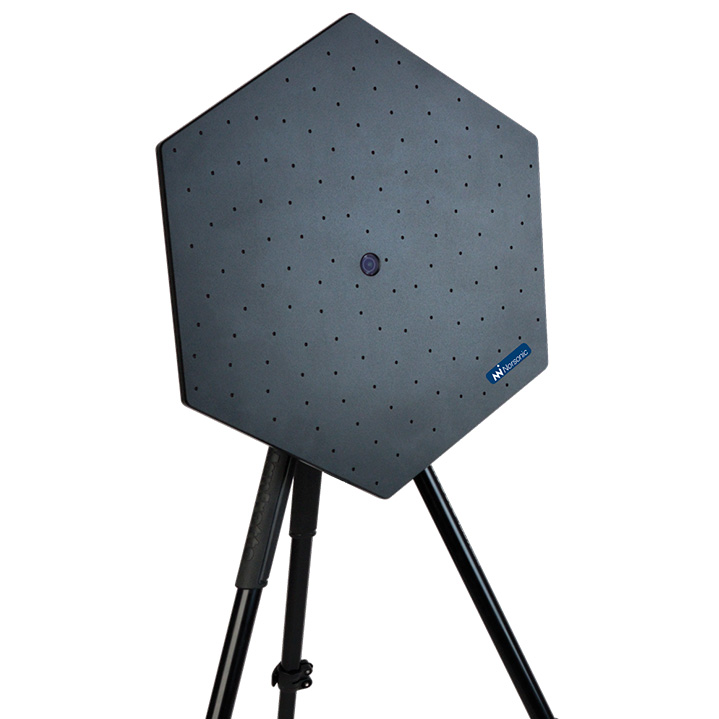

Hextile – kevyt ja kannettava

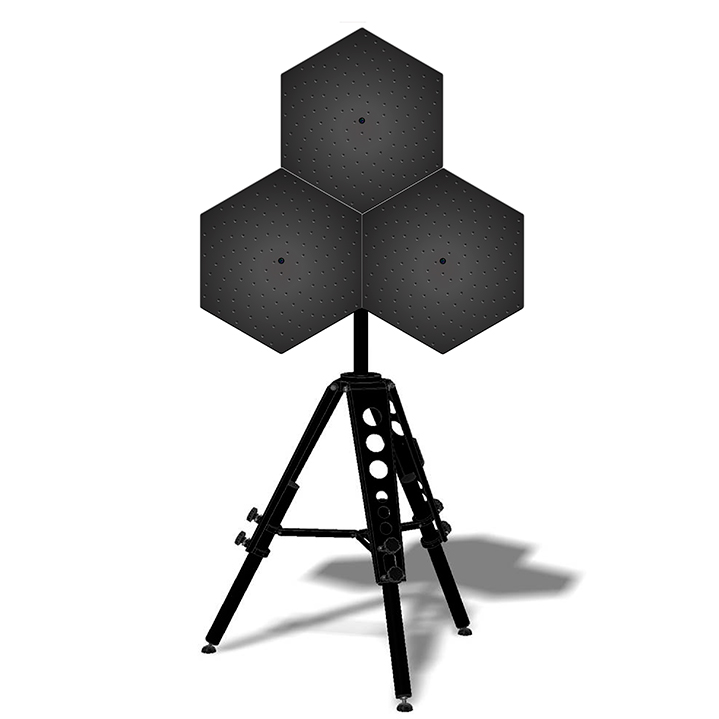

Multitile – Suuri mittatiheys

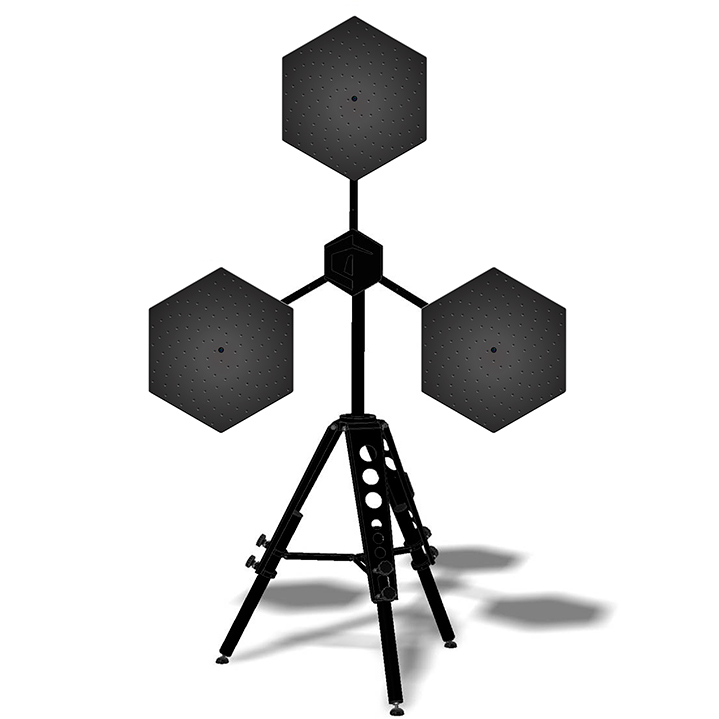

Multitile-LF – Matalataajuiset mittaukset

Norsonic esittelee uudenaikaisen mittauslaitteen melulähteiden paikantamiseen. Valittavissa on kolme erikokoista mittauspäätä, joissa vaihtoehtoisesti 128/384/384 mikrofonia, halkaisijaltaan 0,48/0,96/1,46 metriä sekä vain alle 3/10/10 kiloa painavilla mittauspäillä varustettu laitteisto mahdollistaa nyt myös matalataajuisten äänilähteiden visuaaliset mittaukset.



Ominaisuuksia:

  • USB kaapelilla yhteys tietokoneeseen. AD muuntimet on integroitu antenniyksikköön
  • OSX käyttöjärjestelmän tuki.
  • 3 dB dynamiikka
  • Laajakulmakamera on integroitu antenniin

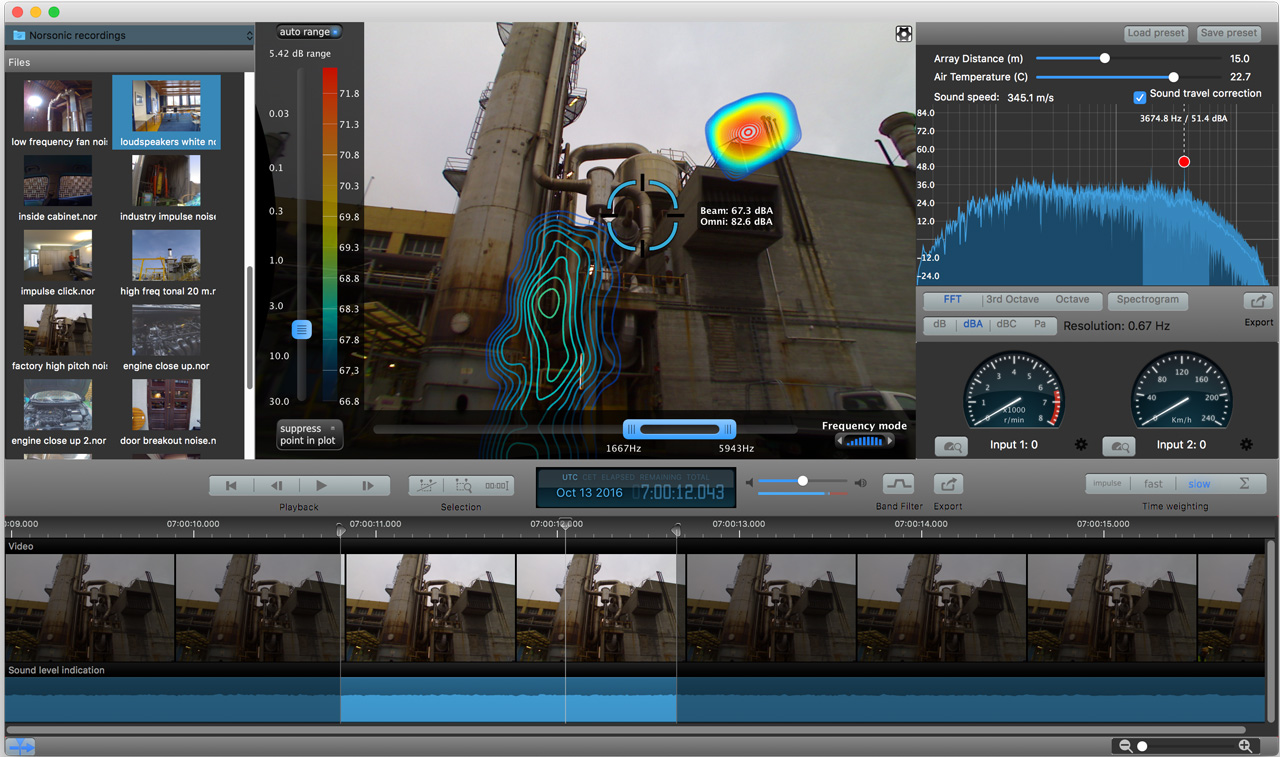

  • Kokonaistaso, 1/1-oktaavi, 1/3-oktaavi ja FFT analyysit valittavissa
  • 2 kpl RPM – sisäänmenoja
  • Väri-intensiteetttikuvat valittavissa ääni tason tai taajuuden mukaan.
  • Ylä- ja alarajataajuudet valittavissa
  • PDF raportointi
  • Erittäin kilpailukykyinen hinta



Akustiset matriisimittausjärjestelmät,  akustiset kamerat, mahdollistavat  eri äänilähteiden, taajuuksien ja äänilähdevahvuuksien visualisoinnin. Lähellä toisiaan olevien äänilähteiden erottelu on mahdollista lähellä toisiaan olevien mikrofonien ansiosta.  Matalammilla taajuuksilla mikrofonimatriisien keskinäinen etäisyys on ensisijaisen tärkeä ominaisuus pyrittäessä tarkkaan mittausresoluutioon.

Kannettava, pieni ja kevyt laitteisto halutun mittatarkkuuden saavuttamiseen myös matalataajuuksisten äänilähteiden mittaamiseen on ollut tähän asti vain haaveena.

Norsonic Hextilen moduulipohjainen lähestymistapa akustiselle kameralle antaa käyttäjälle siirrettävyyden lisäksi erinomaisen tarkkuuden useissa erilaisissa mittaustilanteissa.

Matriisianturi perustuu kuusikulmaiseen muotoon, joka mahdollistaa  useiden anturien yhdistämisen isommaksi ja tarkemmaksi järjestelmäksi.

Audio ja Video:

Mikrofonit: 128 MEMS mikrofonia
Max äänitaso: 120 dB
Min äänitaso (system): 9 dBA
SNR / mikrofoni: 61 dBA
SNR matriisin (systeeminen): 82 dBA
Näytteenottotaajuus: 44.1 kHz
Kameran resoluutio: 2592 x 1944
Optisen aukon koko: 105°
Kuvia sekunnissa: 15 FPS
Käyttölämpötila-alue: -40 to +85

Taajuusvaste:

Yksittäinen mikrofoni: 100 Hz – 20 kHz, -26 +/-3dBFS/Pa @1 kHz 94 dB

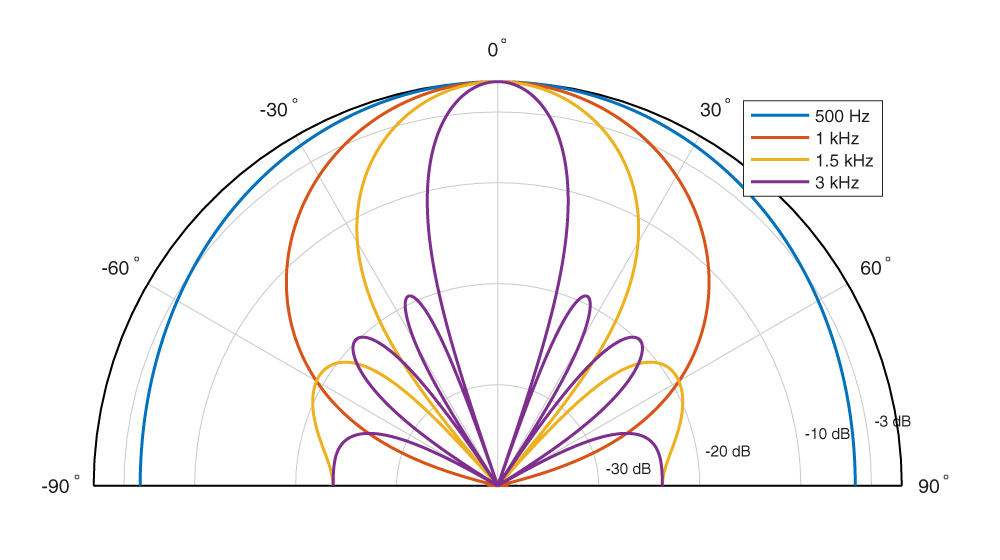

Spatiaalinen herkkyys Hextile: 410 Hz – 20 kHz

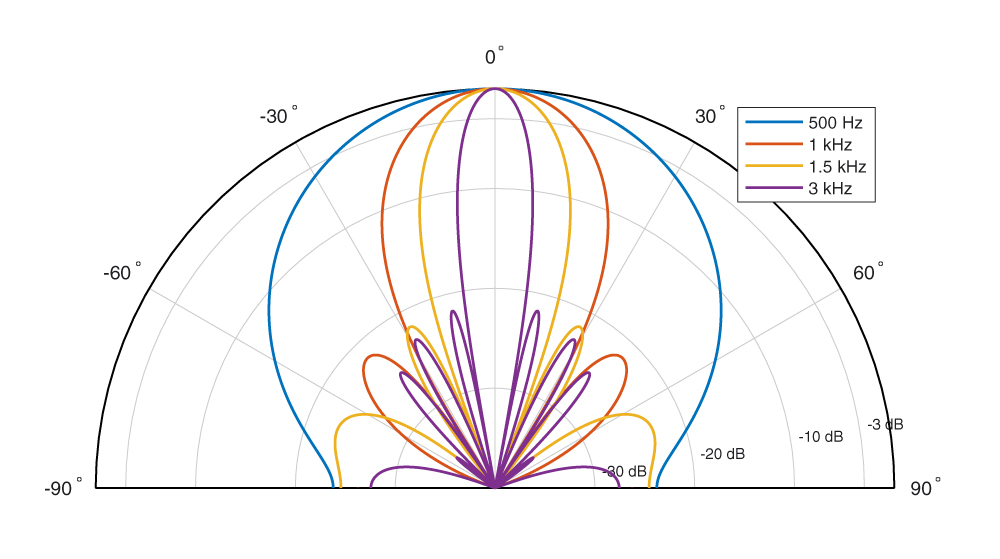

Spatiaalinen herkkyys Multitile: 220 Hz – 20 kHz
Spatiaalinen herkkyys Multitile-LF: 120 Hz – 1 kHz

Mitat ja paino:

Hextile: 41 cm x 48 cm, Ø 48 cm, < 3 kg
Multitile: 83 cm x 84 cm, Ø 96 cm, < 10 kg
Multitile-LF: 126 cm x 121 cm, Ø 146 cm
Material: Aluminium
Power consumption: < 2 W

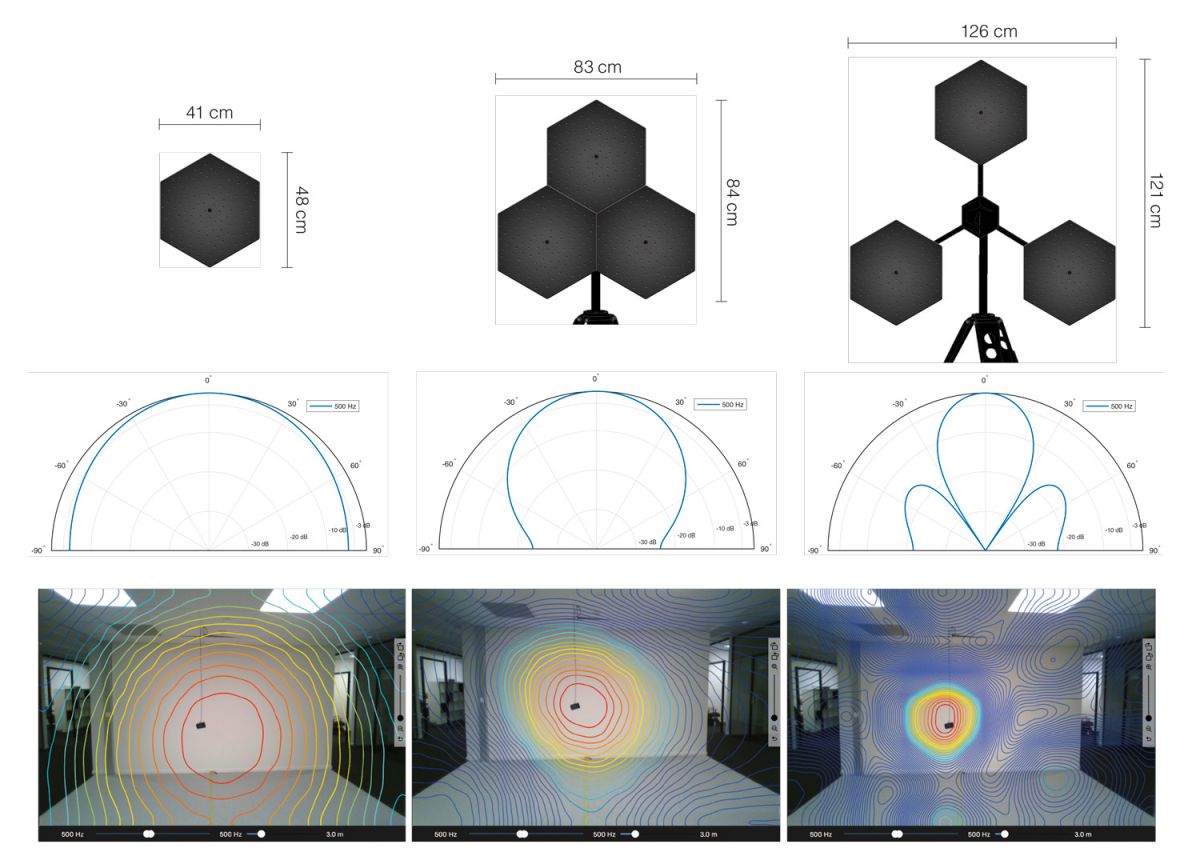

acoustic camera lf 500hz

Matalataajuista lähdettä (taajuus filtteröity 500 Hz) mitattaessa suurin parannus mittaustarkkuuteen saavutetaan Multitile-kokoonpanoa käyttämällä.

Käyttökohteet
  • Tutkimus
  • Melulähteiden havainnointi
  • Äänivuotojen paikannus
  • Tuotekehitys
Valmistaja:
Norsonic
Tuotenumero Nor848B
Tyyppi: Beamforming
Near and Far field
