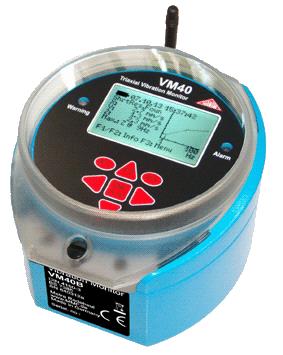

MMF VM40 A - Rakenteiden tärinämittari

Rakennusten, siltojen, tornien, putkistojen ja muiden suurien rakennelmien värähtelymittauksiin.

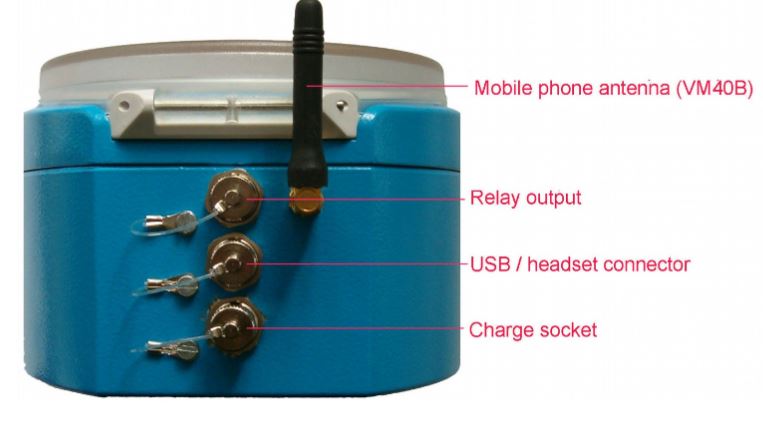

Vm40B
VM40B_with plate

VM40 on suunniteltu rakennusten, siltojen, tornien, putkistojen ja muiden suurien rakennelmien värähtelymittauksiin. Mittaukset auttavat estämään mahdollista rakenteellista vahinkoa tai häiriötä ihmisille. VM40 kestävän kuoren sisältä löytyy anturi, nauhoitusominaisuus, tarvittavat elektroniset osat ja ladattava akku.

Laitteessa on kolme erittäin herkkää pietsosähköistä järjestelmää värähtelymittauksille kolmessa pääsuunnassa.

VM40 mittaa värähtelyn vaikutuksia rakenteisiin standardien:

  • DIN 4150-3 - Structural Vibration – Effects of vibration on structure
  • BS 7385 - Evaluation and measurement for vibration in building
  • SN 640312a - Effects of vibrations on building

mukaisesti.

Ominaisuuksia:

  • Mittaustulokset voidaan siirtää tietokoneelle USB-kaapelin avulla.
  • Arvot näytetään käyttäen värähtelynopeuden peak-arvoja (X/Y/Z) tai vektorisummaa.
  • Vallitseva taajuus ja sen koordinaatit näytetään korkeimmalle amplitudille.
  • VM40 näyttää myös mitatun värähtelyn FFT spektrin.
  • Spektrinäyttö näyttää myös raja-arvokuvaajan valitulle standardille, jolloin mahdollista vauriota pystytään analysoimaan helposti. Jos raja-arvo ylitetään, mitattu arvo voidaan tallentaa. Aika- ja tapahtumaliipaisun tallennuskapasiteetti on jopa 100 000 mittausta.
  • Signaalin hälytyksille laitteessa on kaksi LED-valoa ja releulostulo.

Ominaisuudet

  • Mittaussuureet:
    Peak arvo (ppv) nopeudelle tai kiihtyvyydelle
  • Mittausalue:
        Kiihtyvyys:    0.01 - 15 m/s²
        Nopeus:       0.1 - 2400 mm/s at 1 Hz
                             0.1 - 30 mm/s at 80 Hz (riippuvainen taajuudesta)
  • Taajuusalue (-3 dB):
        0.8 - 100 Hz; 0.8 - 395 Hz; 5 - 150 Hz
  • Näytettävä data:
        3 peak arvoa (X/Y/Z) tai vektori summa, Päätaajuus, 50-viivan FFT spektri
  • Hälytys/ilmoitus:
        Varoitus- ja hälytys-LEDit, releulostulo, vaihtokosketin, max. 100 VDC / 2 A
  • Liitännät:
        USB. PC-ohjelma talletetun mittausdatan tyypin muuttamiseksi csv-tiedostoksi esimerkiksi exceliä varten
  • Virtalähde:
        Ladattava akku, 5-15 päivää jatkuvaa toimintaa (riippuen GSM käytöstä), lataaminen kestää n.10h verkkoadapterilla.
        Rajaton toiminta&
Valmistaja:
MMF
Tuotenumero VM40A
4666,00 €Hinta (ALV 0%)
5785,84 €(sis. ALV 24%)
